Zweiwege-Absaugung: Nassabscheider macht entzündliche Alu- und Magnesiumstäube unschädlich

Kunde:	Pierburg
Sauggut:	Aluminium- und Magnesiumstäube
Branche:	Metallverarbeitung
Sauger:	DS 2720 in Kombination mit Nassabscheider

Als Teil der Rheinmetall Automotive AG, d.h. der Automotive-Sparte von Rheinmetall, gehört Pierburg zu den Marktführern bei der Entwicklung und Herstellung von Lagern, Kolben, Ventilen und Pumpen für Verbrennungsmotoren. Aber auch für Hybrid- und Elektrofahrzeuge bietet Pierburg ein breites Spektrum an energiesparenden Komponenten im Antriebsstrang und im Therommanagement.

Aufgabe

Im Werk Nettetal fertigt Pierburg u.a. Saugrohre aus Magnesium. Die Fertigung ist hoch automatisiert, aber z.B. bei Nullserien oder Prototypen werden die Magnesiumbauteile teilweise manuell bearbeitet. An diesen Arbeitsplätzen muss der feine und hoch reaktionsfreudige (sprich: entzündliche) Magnesiumstaub am besten direkt an der Entstehungsstelle abgesaugt werden – ebenso in der Musterwerkstatt.

Lösung

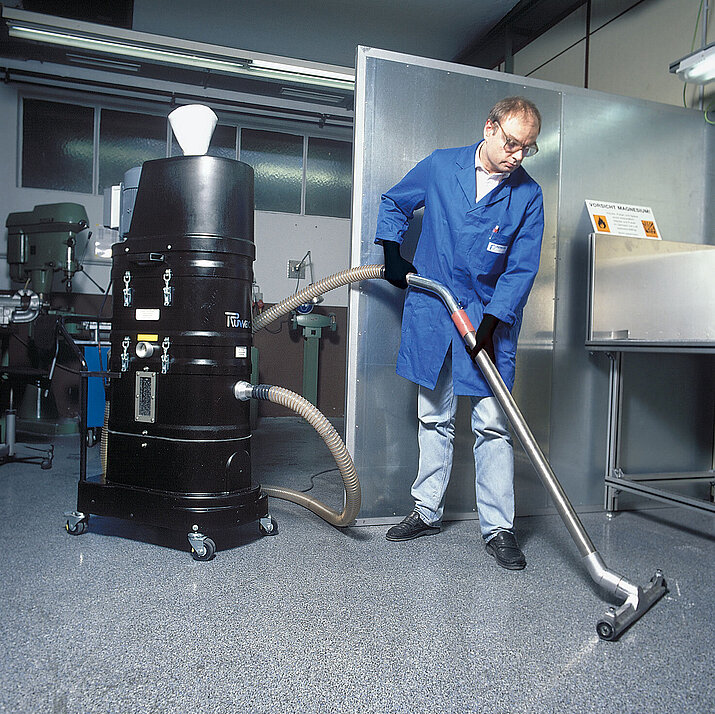

Weil in der Musterwerkstatt viele Werkstoffe bearbeitet werden, hat Pierburg gemeinsam mit Ruwac eine stationäre Absauganlage als „Zweiwege-Lösung“ entwickelt: Es kommen zwei Absaugarme zum Einsatz, die schon durch die Farbgebung eindeutig zu unterscheiden sind. Wenn der Bediener nicht-explosive Stoffe wie z.B. Kunststoffe bearbeitet, bringt er den blauen Absaugarm in Position, und der Staub wird direkt in den Ruwac-Sauger vom Typ DS 2720 B1 geleitet. Wenn er es jedoch mit Magnesium zu tun hat, schaltet er über einen Dreiwegehahn auf den roten Absaugarm um. In diesem Fall gelangt der Staub zunächst in einen Ruwac-Nassabscheider. Hier werden die abgesaugten Materialien über ein Tauchrohr in eine Flüssigkeit geleitet und dort unschädlich gemacht. Ein nachgeschalteter Feinstfilter hält eventuell nicht abgeschiedene Partikel zurück.  

Die Saugeinheit befindet sich im benachbarten Raum. Sie ist, genau wie der Nassabscheider, für den Betrieb in explosionsgefährdeten Zonen (Bauart 1) zugelassen und gemäß BGR-Richtlinien geeignet zum Abscheiden von Aluminium und Magnesium.
