- Použití: jemný prach / polétavý prach
- Provoz: nepřetržitý provoz / odsávání z výrobního procesu
- Ex: ATEX volitelně
- Filtr: M / H
DS6
Výkonný. Spolehlivý. Špičkový.
Vyvinuto pro čistý vzduch v citlivých procesech: výkonný odprašovač pro odvětví a aplikace, kde mají bezpečnost a zdraví nejvyšší prioritu.
DS6 je stacionární odprašovač určený k nepřetržitému odsávání jemného prachu přímo v místě procesu. Velká filtrační plocha a automatické čištění zajišťují stálý výkon při nepřetržitém provozu. Lze jej konfigurovat pro třídu prachu M nebo H i pro zóny ATEX. Určený pro aplikace, kde je rozhodující kontrola prachu, bezpečnost a stabilní výrobní procesy.
To nejdůležitější.
Podívejte se na to blíže.
* Průtok vzduchu je třeba nastavit pomocí vhodných komponent tak, aby nebyl překročen maximální průtok vzduchu 2 000 m³/h na filtračních vložkách (24 m²) doporučený společností RUWAC,
aby byla zajištěna optimální životnost filtrů při zachycování prachu.
Rozměry (výška, šířka, délka) platí výhradně pro standardní polohy komponentů.
DS 63000třífázový proud
DS 64000třífázový proud
DS 64400třífázový proud
DS 65600třífázový proud
DS 66200třífázový proud
DS 63000 – Certifikáty
DS 64000 – Certifikáty
DS 64400 – Certifikáty
DS 65600 – Certifikáty
DS 66200 – Certifikáty
K přepínání použijte šipku vlevo a vpravo.

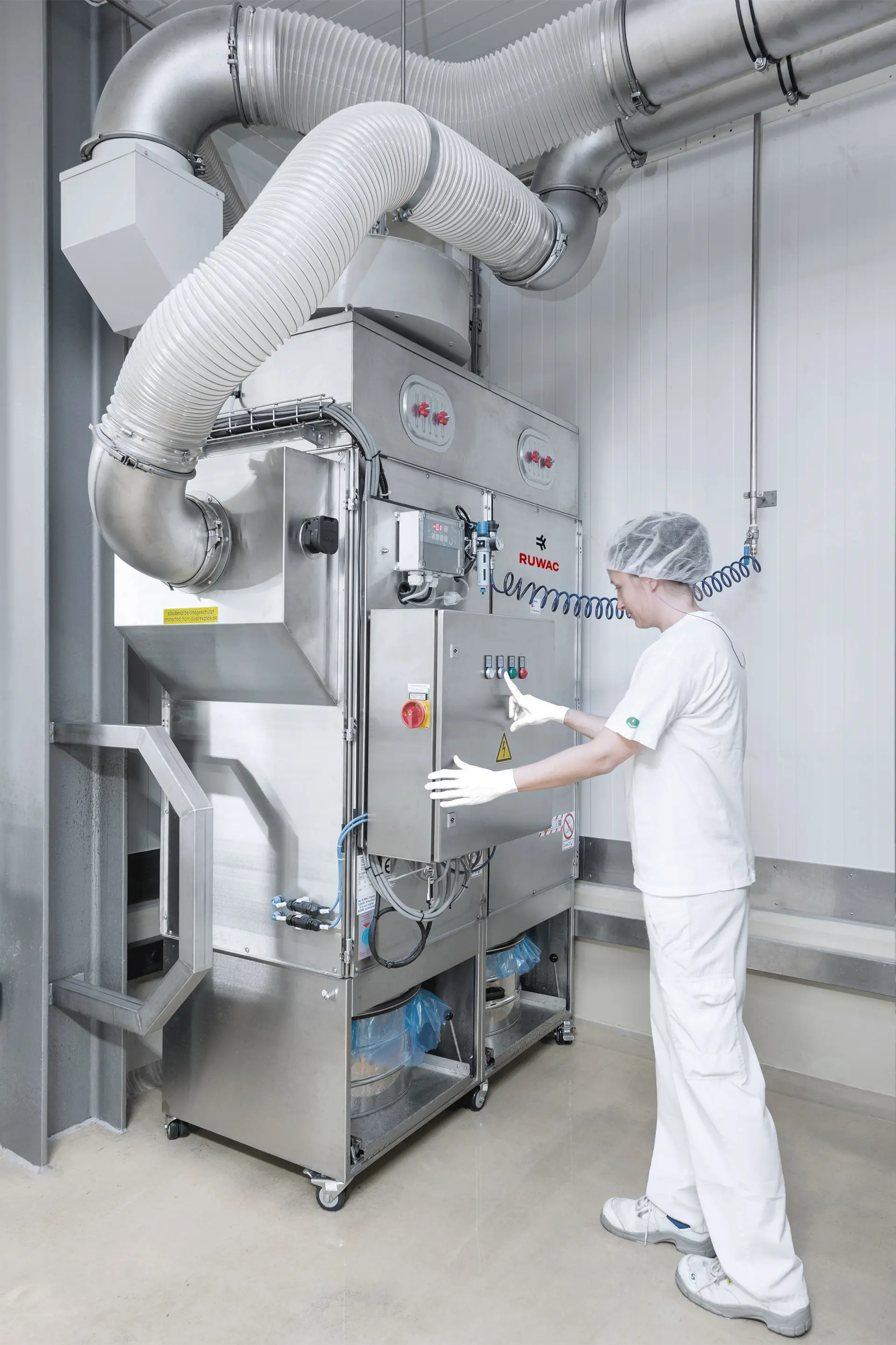

Trvalá kontrola vzdušného prachu
Vznáší se prach vzniká přímo v průběhu procesu – při řezání, broušení, dopravě nebo přelévání. Zůstává dlouho ve vzduchu, je vdechován a šíří se daleko za hranice místa svého vzniku. Právě zde přichází na řadu DS6.
DS6 zachycuje jemný prach přímo v místě jeho vzniku a zabraňuje jeho šíření v prostoru nebo opětovnému víření. Vzduch tak zůstává čistý, expozice nízká a proces stabilní – i při nepřetržitém provozu.
Odprašování se tak nestává dodatečným opatřením, ale nedílnou součástí pracovního procesu. Pro aplikace, ve kterých ochrana zdraví, bezpečnost procesu a stálá kvalita vzduchu nejsou volbou, ale nutností.
Měření suspendovaných částic v reálných provozních podmínkách
Snížená expozice během provozu
Čistý vzduch tam, kde se pracuje
Aby bylo možné trvale udržovat prach v suspenzi pod kontrolou, musí být výkon filtru stabilní – bez ohledu na množství prachu, velikost částic nebo dobu provozu. Model DS6 je přesně k tomuto účelu navržen.
V závislosti na provedení pracuje s vakovými nebo patronovými filtry prachové třídy M nebo H. U varianty s patronovými filtry zajišťuje čištěnístlačeným vzduchemřízené diferenčním tlakem, že se filtry během sání automaticky čistí. Sací výkon zůstává konstantní, nedochází k prostojům a prodlužuje se životnost filtrů.
Výsledek: stálý filtrační výkon v nepřetržitém provozu, bez ručních zásahů a bez ztráty výkonu – i při vysokém zatížení prachem nebo v nepřetržitých procesech.
- Automatické čištění filtru během provozu
- Stálý sací výkon bez přerušení
- Filtrační technika přizpůsobená druhu prachu a míře rizika
Vyrobeno přímo pro vaše použití.
Řada DS6 zajišťuje čistý vzduch všude tam, kde vzniká nejjemnější prach – přímo u zdroje. Ať už jde o zpracování kovů, výrobu potravin nebo krmiv, farmaceutický a kosmetický průmysl, balicí techniku nebo nanotechnologie: DS6 udržuje procesy v čistotě, chrání zaměstnance i stroje a zajišťuje bezpečné a kontrolované pracovní prostředí.
Účinný, tichý a spolehlivý – pro odprášení na průmyslové úrovni.
Při dávkování práškových surovin do míchacích nádob vzniká jemný prach, který se šíří vzduchem a může znečišťovat okolí. DS6 zde zajišťuje čistou a přesnou práci: dvě paralelně zapojené filtrační jednotky, každá s filtrační plochou 48 m², zachycují prach přímo při dávkování. Díky oddělené konstrukci pracuje systém téměř bezhlučně – filtry jsou umístěny v hale, pohonná jednotka venku. To šetří místo, chrání zaměstnance a udržuje čistý vzduch tam, kde se vyrábí kosmetika.
Dál.
U společnosti RUWAC vše začíná jednoduchou otázkou: Co opravdu potřebujete?
Ať už jde o sériový model, modulární konstrukci nebo řešení na míru – nevyrábíme pro průměr, ale pro konkrétní použití. Pro vaše procesy. Vaše požadavky. Vaši bezpečnost. Co je technicky proveditelné, to my zrealizujeme. A co ještě neexistuje, to vyvineme – společně s vámi.
Protože pokud jde o průmyslové odsávání, nikdy se nespokojíme se standardem. Pouze s tím nejlepším řešením.
Silní v detailech.
Odprašovače značky RUWAC se neskládají pouze z vysoce kvalitních komponentů – jsou založeny na promyšlených řešeních. Od skříně až po filtrační technologii je každý detail navržen s ohledem na dlouhou životnost, bezpečnost a účinnost. Pro všechny, kteří se každý den spoléhají na spolehlivou techniku.
Přímý pohon. Maximální účinnost.
Výkonný a robustní radiální ventilátor s přímým pohonem zajišťuje trvale vysoký sací výkon – zcela bez řemenů nebo převodovky. To snižuje opotřebení, šetří energii a zajišťuje tišší a efektivnější provoz, který je téměř bezúdržbový.
Filtrační technika podle potřeby
K dispozici jsou buď patronové filtry (24 m² nebo 48 m²) nebo kapsové filtry (10 m² nebo 20 m²). Čištění stlačeným vzduchem řízené na základě diferenčního tlaku automaticky čistí patronové filtry během sání – šetrně, efektivně a bez ztráty výkonu.
Dokonale vyprázdněno. Rychle připraveno k dalšímu použití.
Nádobu na prach lze vyjmout snadno a bez rozvíření prachu. Výměna je tak bezpečná, čistá a pohodlná – a model DS6 je během chvilky opět připraven k použití.
Údržba, která umí víc.
Průmyslové vysavače musí fungovat – vždy. S více než 20 servisními techniky po celém Německu jsme tam, kde nás potřebujete. Osobně. Rychle. Přímo na místě.
Naši odborníci jsou vysoce kvalifikovaní a znají váš stroj do nejmenších detailů. Náhradní a opotřebitelné díly i veškeré potřebné nářadí mají zpravidla přímo ve vozidle. Díky tomu lze mnoho problémů vyřešit okamžitě – bez čekání.
Servis RUWAC udržuje vaši výrobu v chodu, chrání hodnotu vaší investice a prodlužuje životnost vašich zařízení. A díky plánovatelným nákladům na údržbu máte vždy plnou kontrolu.
Podrobnější informace.
Často kladené otázky (FAQ)
RUWAC DS6 je navržen pro suchý, jemný a zdraví škodlivý prach tříd prachu M a H. Volitelně je k dispozici také pro hořlavý a výbušný prach podle směrnice ATEX 2014/34/EU.
Ano. RUWAC DS6 je ve standardním provedení určen pro zónu 22 a podle požadavků může být dodán také pro zóny 21, 1 nebo 2 – pro prostory s nebezpečím výbuchu prachu a plynu.
V závislosti na použití je model RUWAC DS6 k dispozici s vakovým filtrem (10 m² / 20 m²) nebo s patronovým filtrem (24 m² / 48 m²). Varianta s patronovým filtrem nabízí čištění stlačeným vzduchem řízené na základě diferenčního tlaku během sání.
Ano. Díky přímému pohonu s radiálním ventilátorem pracuje RUWAC DS6 spolehlivě i v nepřetržitém provozu – efektivně, s minimálním opotřebením a tiše.
Pro aplikace s rizikem požáru lze zařízení RUWAC DS6 vybavit jiskřištěm a automatickým hasicím zařízením. Oba systémy se vzájemně doplňují a zajišťují maximální bezpečnost během provozu.
Technické údaje.
DS 63000třífázový proud
DS 64000třífázový proud
DS 64400třífázový proud
DS 65600třífázový proud
DS 66200třífázový proud
Plášť
ocelový plech
Výkon motoru
1,5 kW
Napětí
400 V
Stupeň krytí
IP 54
podtlak
-23 mbar
Průtok vzduchu
2 050 m³/h
Průtok vzduchu (měřeno na ventilátoru)
3 300 m³/h
Hladina akustického tlaku (podle normy DIN EN ISO 3744)
69 dB(A)
Kapsový filtr, třída prachu M
10 / 20 m²
Patronový filtr třídy prachu M
24 m²
Filtr zbytkového prachu, třída prachu H
36 m²
Výška (kapsový filtr 10 m² třídy prachu M)
1 970 mm
Výška (kapsový filtr 20 m² třídy prachu M)
2 570 mm
Výška (patronový filtr 24 / 48 m² třída prachu M)
2 612 mm
Výška (kapsový filtr 10 m² třídy prachu H)
2 375 mm
Výška (kapsový filtr 20 m² třídy prachu H)
2 975 mm
Výška (patronový filtr 24 / 48 m² třída prachu H)
3 017 mm
Šířka (kapsové filtry 10 / 20 m²)
921 mm
Délka (kapsové filtry 10 / 20 m²)
805 mm
Šířka (filtr s vložkami o ploše 24 m²)
1 027 mm
Délka (patronový filtr 24 m²)
815 mm
Šířka (filtr s vložkami 48 m²)
1 355 mm
Délka (patronový filtr 48 m²)
1 150 mm
Objem sběrné nádrže při filtrační ploše 10, 20, 24 m²
55 l
Objem sběrné nádrže při filtrační ploše 48 m²
2 x 55
Sací přípojka
200 mm
Plášť
ocelový plech
Výkon motoru
2,2 kW
Napětí
400 V
Stupeň krytí
IP 54
podtlak
-27 mbar
Průtok vzduchu
2 650 m³/h
Průtok vzduchu (měřeno na ventilátoru)
4 500 m³/h
Hladina akustického tlaku (podle normy DIN EN ISO 3744)
71 dB(A)
Kapsový filtr, třída prachu M
10 / 20 m²
Patronový filtr třídy prachu M
24 m²
Filtr zbytkového prachu, třída prachu H
36 m²
Výška (kapsový filtr 10 m² třídy prachu M)
2 015 mm
Výška (kapsový filtr 20 m² třídy prachu M)
2 615 mm
Výška (patronový filtr 24 / 48 m² třída prachu M)
2 657 mm
Výška (kapsový filtr 10 m² třídy prachu H)
2 420 mm
Výška (kapsový filtr 20 m² třídy prachu H)
3 020 mm
Výška (patronový filtr 24 / 48 m² třídy prachu H)
3 062 mm
Šířka (kapsové filtry 10 / 20 m²)
942 mm
Délka (kapsové filtry 10 / 20 m²)
805 mm
Šířka (filtr s vložkami o ploše 24 m²)
1 027 mm
Délka (patronový filtr 24 m²)
815 mm
Šířka (filtr s vložkami 48 m²)
1 355 mm
Délka (patronový filtr 48 m²)
1 150 mm
Objem sběrné nádrže při filtrační ploše 10, 20, 24 m²
55 l
Objem sběrné nádrže při filtrační ploše 48 m²
2 x 55
Sací přípojka
200 mm
Plášť
ocelový plech
Výkon motoru
3,0 kW*
Napětí
400 V
Stupeň krytí
IP 54
podtlak
-32 mbar
Průtok vzduchu
3 050 m³/h
Průtok vzduchu (měřeno na ventilátoru)
5 000 m³/h
Hladina akustického tlaku (podle normy DIN EN ISO 3744)
72 dB(A)
Kapsový filtr, třída prachu M
10 / 20 m²
Patronový filtr třídy prachu M
24 / 48 m²
Filtr zbytkového prachu, třída prachu H
36 m²
Výška (kapsový filtr 10 m² třídy prachu M)
2 055 mm
Výška (kapsový filtr 20 m² třídy prachu M)
2 655 mm
Výška (patronový filtr 24 / 48 m² třída prachu M)
2 697 mm
Výška (kapsový filtr 10 m² třídy prachu H)
2 460 mm
Výška (kapsový filtr 20 m² třídy prachu H)
3 060 mm
Výška (patronový filtr 24 / 48 m² třída prachu H)
3 102 mm
Šířka (kapsové filtry 10 / 20 m²)
942 mm
Délka (kapsové filtry 10 / 20 m²)
805
Šířka (filtr s vložkami 24 m²)
1 027 mm
Délka (patronový filtr 24 m²)
815 mm
Šířka (filtr s vložkami 48 m²)
1 355 mm
Délka (patronový filtr 48 m²)
1 150 mm
Objem sběrné nádrže při filtrační ploše 10, 20, 24 m²
55 l
Objem sběrné nádrže při filtrační ploše 48 m²
2 x 55 l
Sací přípojka
200 mm / 2 × 200 mm
Plášť
ocelový plech
Výkon motoru
4,0 kW*
Napětí
400 V
Stupeň krytí
IP 54
podtlak
-35 mbar
Průtok vzduchu
3 500 m³/h
Průtok vzduchu (měřeno na ventilátoru)
6 700 m³/h
Hladina akustického tlaku (podle normy DIN EN ISO 3744)
73 dB(A)
Kapsový filtr, třída prachu M
10 / 20 m²
Patronový filtr třídy prachu M
24 / 48 m²
Filtr zbytkového prachu, třída prachu H
36 m²
Výška (kapsový filtr 10 m² třídy prachu M)
2 120 mm
Výška (kapsový filtr 20 m² třídy prachu M)
2 720 mm
Výška (patronový filtr 24 / 48 m² třída prachu M)
2 762 mm
Výška (kapsový filtr 10 m² třídy prachu H)
2 525 mm
Výška (kapsový filtr 20 m² třídy prachu H)
3 125 mm
Výška (patronový filtr 24 / 48 m² třída prachu H)
3 167 mm
Šířka (kapsové filtry 10 / 20 m²)
973 mm
Délka (kapsové filtry 10 / 20 m²)
920 mm
Šířka (filtr s vložkami o ploše 24 m²)
1 027 mm
Délka (patronový filtr 24 m²)
920 mm
Šířka (filtr s vložkami 48 m²)
1 355 mm
Délka (patronový filtr 48 m²)
1 220 mm
Objem sběrné nádrže při filtrační ploše 10, 20, 24 m²
55 l
Objem sběrné nádrže při filtrační ploše 48 m²
2 x 55 l
Sací přípojka
200 mm / 2 × 200 mm
Plášť
ocelový plech
Výkon motoru
5,5 kW*
Napětí
400 V
Stupeň krytí
IP 54
podtlak
-40 mbar
Průtok vzduchu
4 750 m³/h
Průtok vzduchu (měřeno na ventilátoru)
6 200 m³/h
Hladina akustického tlaku (podle normy DIN EN ISO 3744)
76 dB(A)
Kapsový filtr, třída prachu M
10 / 20 m²
Patronový filtr třídy prachu M
24 / 48 m²
Filtr zbytkového prachu, třída prachu H
36 m²
Výška (kapsový filtr 10 m² třídy prachu M)
2 120 mm
Výška (kapsový filtr 20 m² třídy prachu M)
2 720 mm
Výška (patronový filtr 24 / 48 m² třída prachu M)
2 762 mm
Výška (kapsový filtr 10 m² třídy prachu H)
2 525 mm
Výška (kapsový filtr 20 m² třídy prachu H)
3 125 mm
Výška (patronový filtr 24 / 48 m² třída prachu H)
3 167 mm
Šířka (kapsové filtry 10 / 20 m²)
973 mm
Délka (kapsové filtry 10 / 20 m²)
930 mm
Šířka (filtr s vložkami o ploše 24 m²)
1 027 mm
Délka (patronový filtr 24 m²)
920 mm
Šířka (filtr s vložkami 48 m²)
1 355 mm
Délka (patronový filtr 48 m²)
1 220 mm
Objem sběrné nádrže při filtrační ploše 10, 20, 24 m²
55 l
Objem sběrné nádrže při filtrační ploše 48 m²
2 x 55 l
Sací přípojka
200 mm / 2 × 200 mm
