- Typ: mokrý odlučovač pre reaktívne prachy
- Princíp činnosti: Mokré odlučovanie (viazanie častíc v kvapaline)
- Vhodný pre: titánový, hliníkový, horčíkový a pyrotechnický prach
- Bezpečnostné prvky: vyrovnávanie potenciálu, monitorovanie hladiny, trieda prachu H
- Materiál: nádoba z nehrdzavejúcej ocele (V2A)
- Možnosti: vyhotovenie ATEX, integrované ovládanie (R07 A)
NA 7
Bezpečné. Čisté. Premyslené do najmenších detailov.
Vyvinutý na bezpečné odsávanie reaktívnych a výbušných prachov: Mokrý odlučovač viaže častice priamo do kvapaliny a zaisťuje kontrolovanú bezpečnosť v citlivých procesoch.
NA7 je kompaktný mokrý odlučovač určený na bezpečné odsávanie reaktívnych a horľavých prachov, ako je hliník alebo titán. Princíp mokrého odlučovania viaže častice priamo do kvapaliny a znižuje riziko výbuchu. Nádoba z nehrdzavejúcej ocele, trieda prachu H a bezpečnostné monitorovanie zaručujú spoľahlivú ochranu. Pre aplikácie, pri ktorých suché odsávanie nestačí.
Najdôležitejšie body.
Pozrite sa na to bližšie.
NA7 Sstriedavý prúd
NA7 Astriedavý prúd
NA7 S – Certifikáty
NA7 A – Certifikáty
Na prepínanie použite šípky vľavo a vpravo

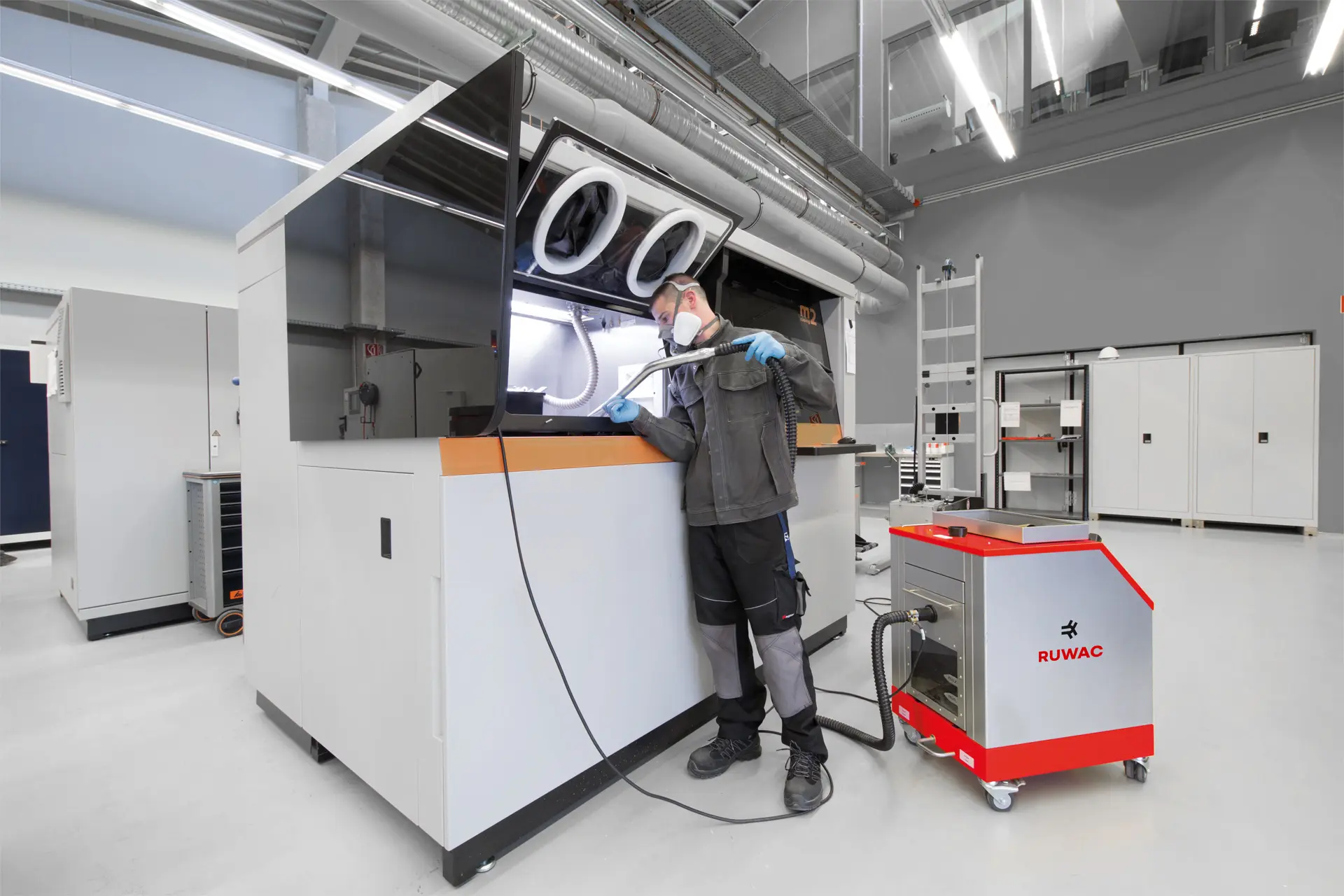

Čistý stavebný priestor. Bez rizika.
Systém NA7 bol vyvinutý špeciálne pre aplikácie, v ktorých sú v priestore zariadenia rozhodujúce bezpečnosť a čistota – najmä v aditívnej výrobe a pri práci s reaktívnymi kovovými práškami. Jeho princíp mokrého zachytávania viaže prach priamo do kvapaliny a zabraňuje tak jeho zvíreniu, vznieteniu alebo nekontrolovanému šíreniu.
Zvyšky prášku sú cielene zachytávané, úplne zmáčané a oddeľované ako usadenina. To znižuje riziko výbuchu, chráni stroje a umožňuje kontrolované a reprodukovateľné čistenie výrobného priestoru. Vyrovnanie potenciálu, ochrana proti spusteniu a následná filtrácia zvyškového prachu zabezpečujú, že k situáciám ohrozujúcim bezpečnosť vôbec nedôjde.
Systém NA7 nepovažuje čistenie výrobného priestoru za vedľajšiu úlohu, ale za integrálnu súčasť procesu – tam, kde končí aditívna výroba a začína bezpečná ďalšia práca.
Bezpečné čistenie stavebného priestoru
- Reaktívne zvyšky prášku sa priamo viažu a kontrolovane odstraňujú.
Mokrý odlučovač namiesto vírenia
- Častice sa zachytávajú v kvapaline, nie sa rozptyľujú.
Určené pre aditívnu výrobu
- Vyvinuté pre citlivé procesy, vodivé kovové prášky a kritické materiály.

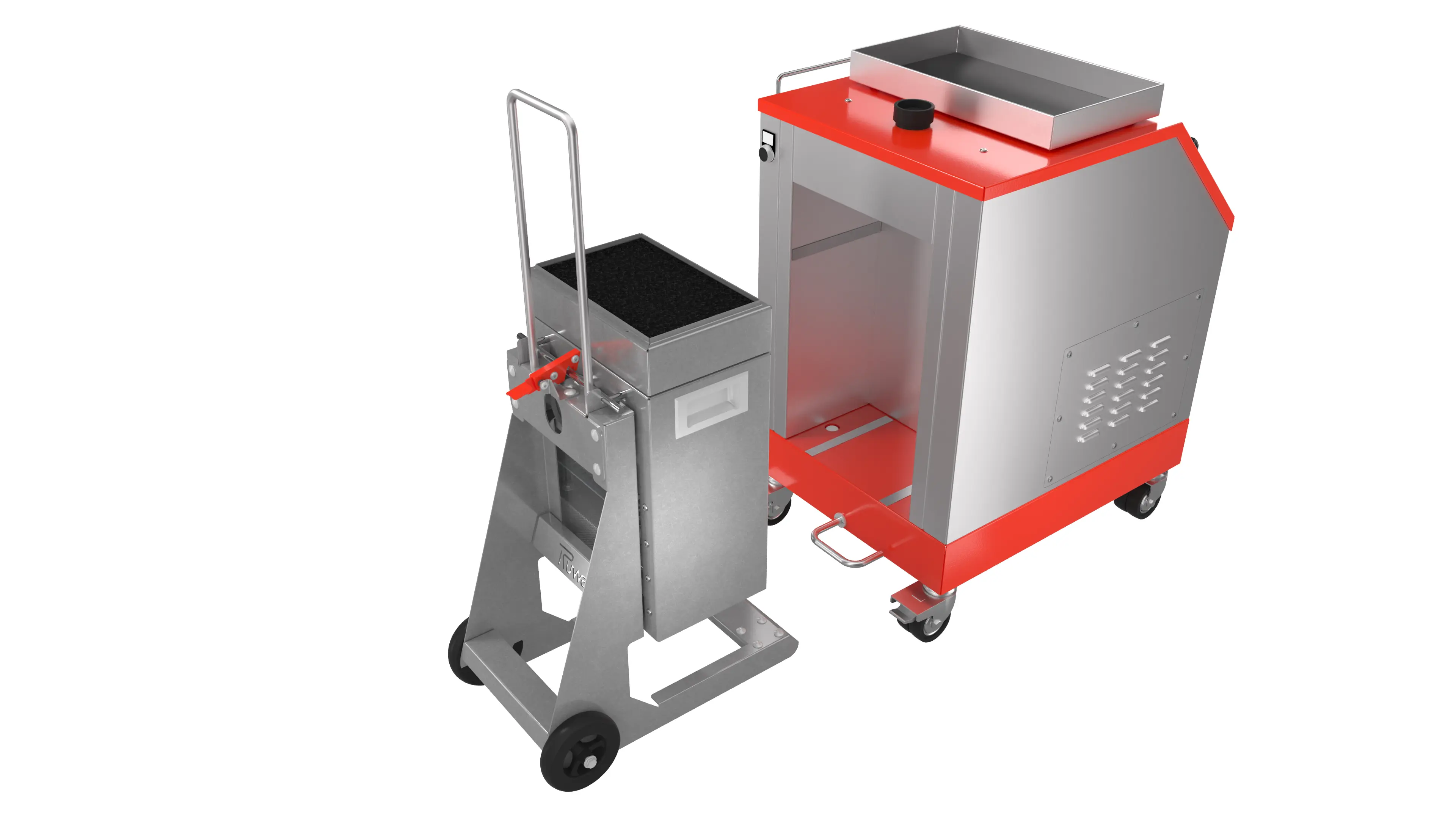

Model NA7 je navrhnutý nielen na spoľahlivé zachytávanie, ale aj na následné kroky: kontrolované vypúšťanie, čistenie a opätovné uvedenie do prevádzky. Nádrž na kvapalinu, čerpadlo a vnútorné komponenty sú konštruované tak, aby boli ľahko prístupné, rýchlo vyberateľné a bezpečné pri manipulácii.
Zachytené častice zostávajú počas celého procesu uzavreté v kvapaline. Kvapalinu je možné kontrolovane vypúšťať alebo odčerpať, usadeniny sa dajú cielene odstrániť. Voliteľný podvozok uľahčuje transport – najmä pri častých cykloch čistenia alebo v stiesnených priestoroch.
Tak sa z úlohy kritickej z hľadiska bezpečnosti stáva jasne štruktúrovaný, reprodukovateľný pracovný krok – bez improvizácie, bez zbytočného vystavenia prachu, bez odstávok.
Kontrolované vyprázdňovanie
- – Vypúšťanie alebo odsávanie kvapaliny – bezpečne a čisto.
Konštrukcia zohľadňujúca jednoduchú údržbu
- – Rýchly prístup k nádrži, čerpadlu a komponentom.
Stvorené pre každodenný život
- – Voliteľný vozík pre ergonomickú manipuláciu.
Vytvorené pre vaše použitie.

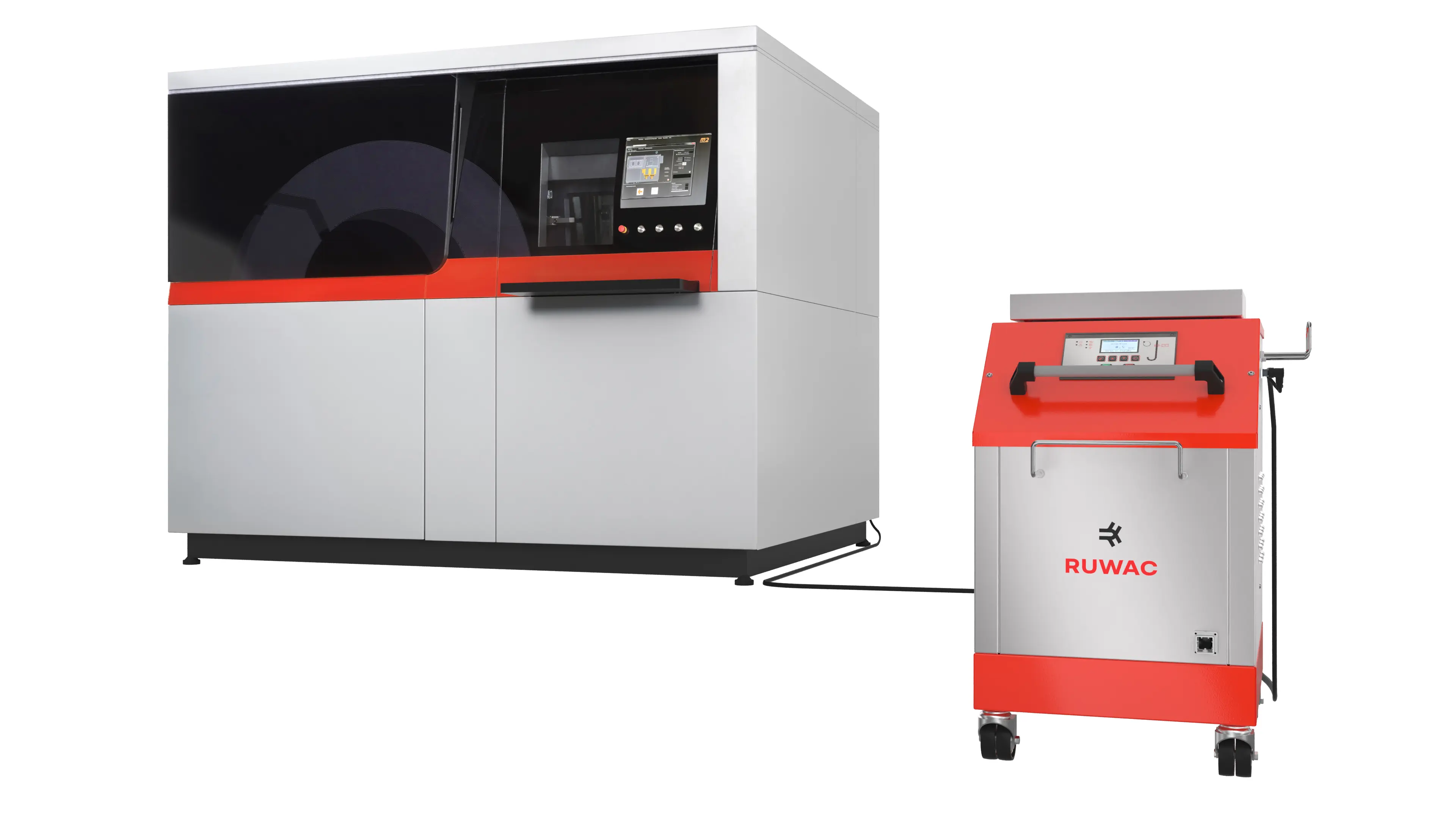

Séria NA7 zaisťuje čisté a bezpečné pracovné podmienky všade tam, kde vznikajú vodivé kovové prachy a zvyšky z aditívnej výroby – priamo pri zdroji. Či už ide o selektívne laserové tavenie (SLM) hliníka, titánu alebo iných ľahkých kovov: NA7 spoľahlivo viaže častice v kvapaline, minimalizuje riziko výbuchu a chráni zamestnancov aj stroje. Efektívne, bezpečne a kontrolovane – pre mokré odlučovanie na priemyselnej úrovni.

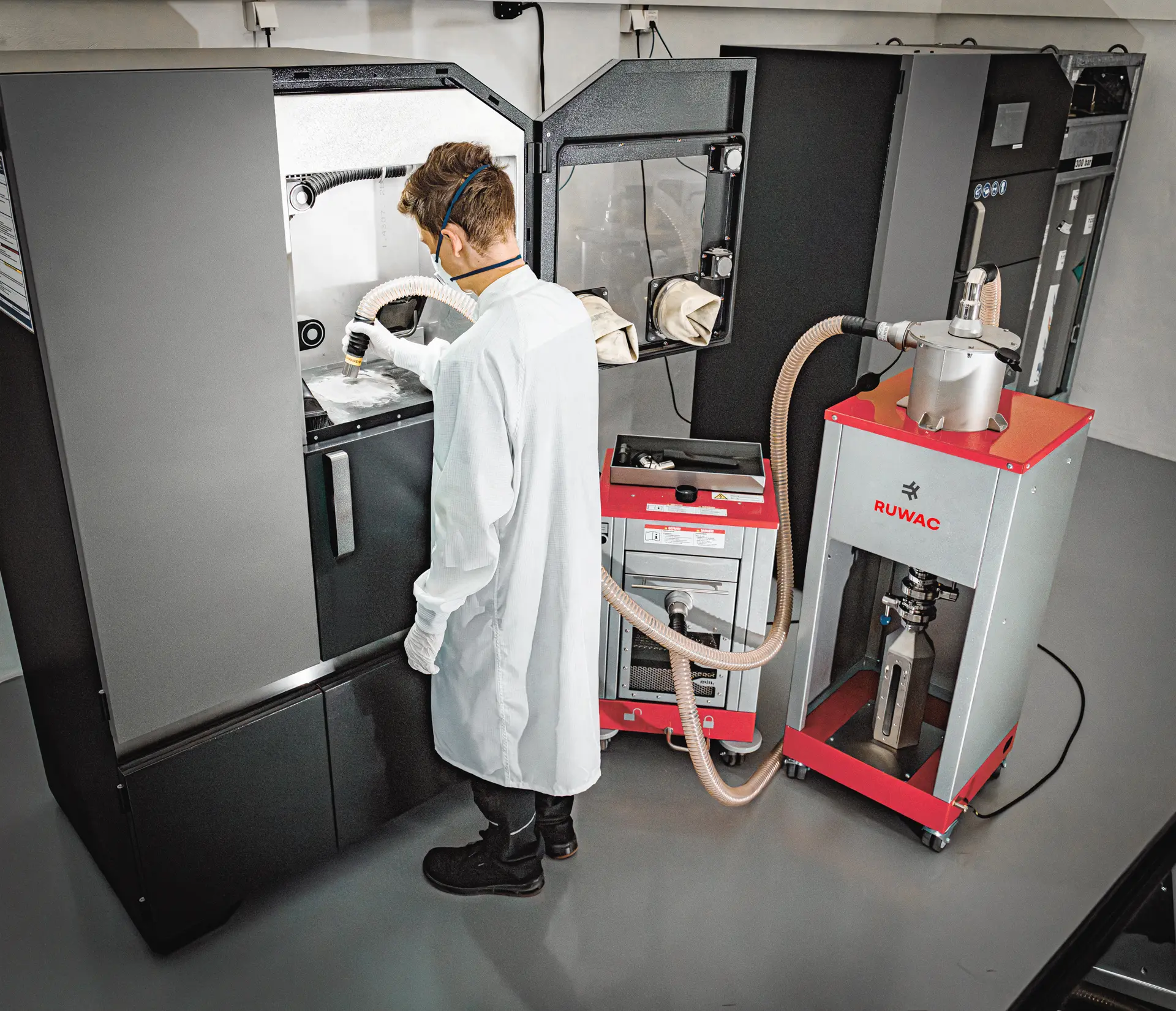

Po 3D tlači pomocou technológie SLM zostáva v procesovej komore vodivý kovový prach – ľahko horľavý a potenciálne výbušný. NA7 tieto zvyšky spoľahlivo zachytáva: prach sa viaže na kvapalinu v zbernej nádobe a usadzuje sa ako sediment na dne. Vďaka pripojenému vyrovnaniu potenciálu a filtrácii podľa triedy prachu M alebo H mokrý odlučovač zabezpečuje, že sa bezpečne odstránia aj citlivé zvyšky prášku. Výsledok: kontrolované pracovné podmienky a čistá, recyklovateľná odsávacia zóna.
Silný v detailoch.
Mokrý odlučovač od spoločnosti RUWAC nie je improvizovaným bezpečnostným riešením, ale systematicky navrhnutým procesným komponentom. V prípade modelu NA7 je každý detail navrhnutý tak, aby eliminoval riziká, monitoroval stav a zabránil nesprávnej obsluhe – najmä tam, kde sú reaktívne kovové prachy bežnou súčasťou každodenného života.
Bezpečnosť, ktorá prepája.

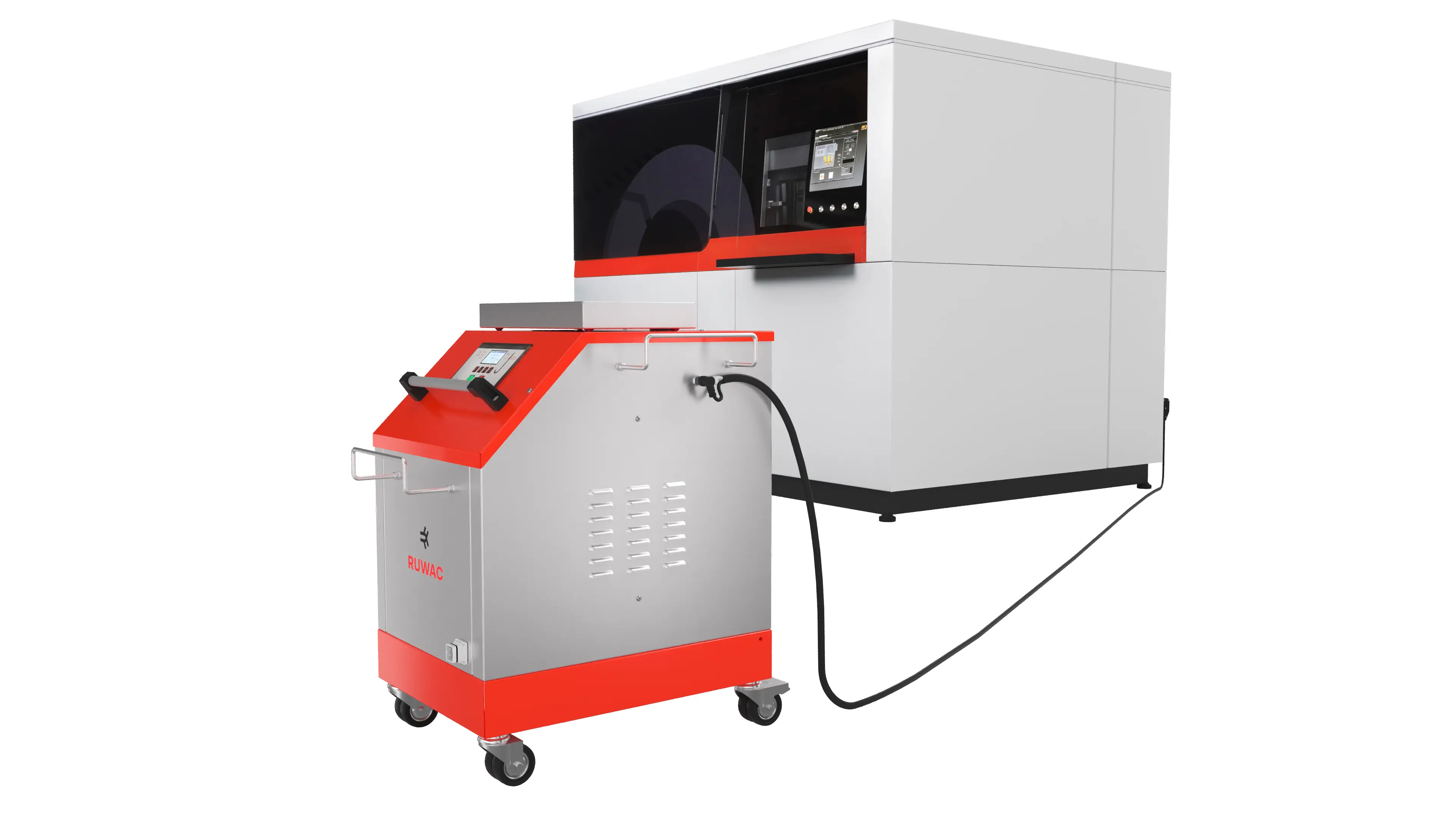

Model NA7 disponuje mechanicky kontrolovaným vyrovnávaním potenciálov a definovanými možnosťami pripojenia externých zariadení. Všetko, čo musí byť vodivé, je spoľahlivo prepojené. Takto sa elektrostatické náboje kontrolovane odvádzajú skôr, než sa stanú nebezpečenstvom – čo je základnou podmienkou pri práci s reaktívnymi kovovými práškami. Neviditeľné počas prevádzky. Neodmysliteľné pre výsledok.

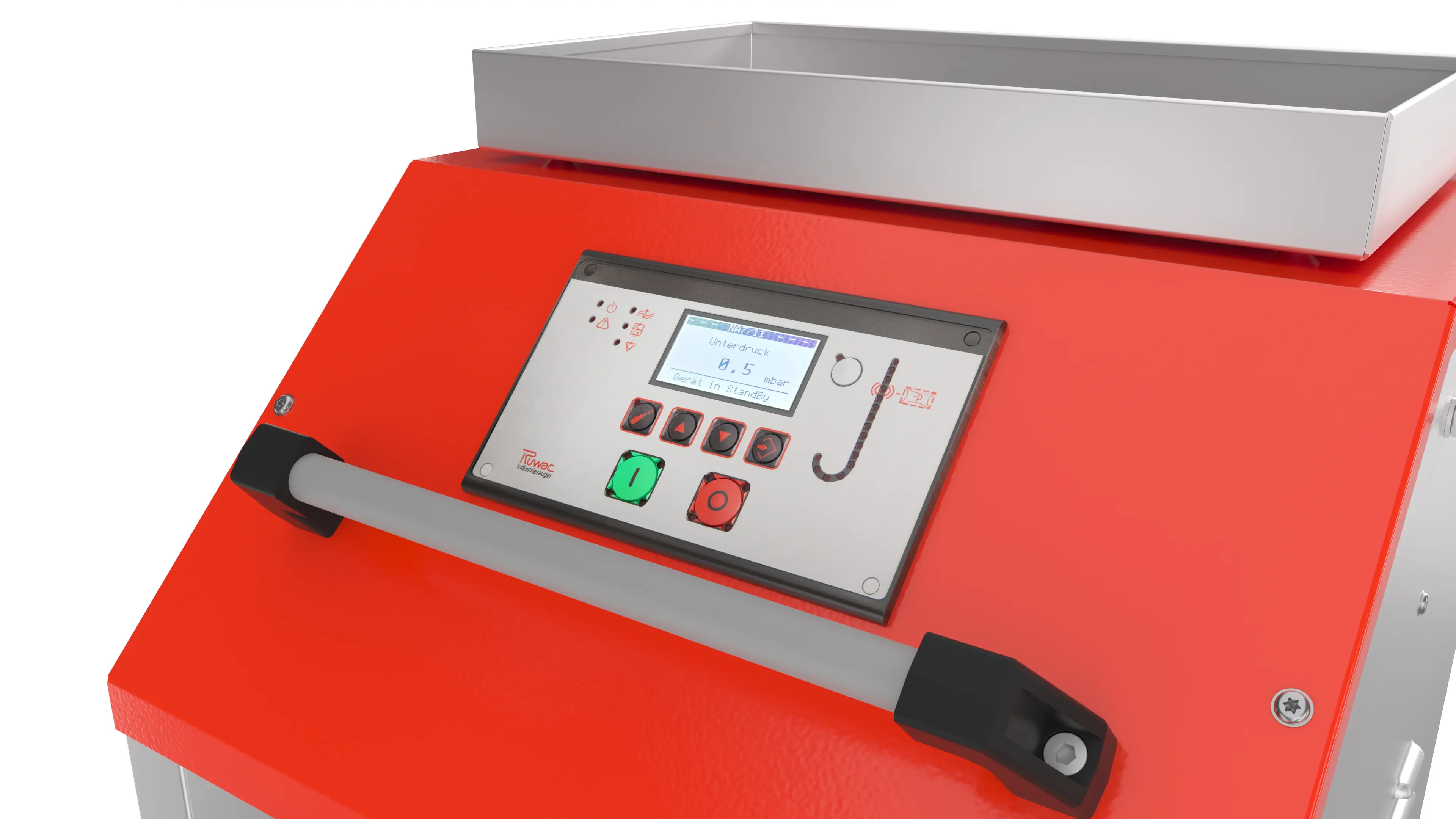

Všetko na prvý pohľad. Kedykoľvek.
Integrované riadenie zariadenia NA7 A zaisťuje, že stav systému je kedykoľvek prehľadný. Diferenciálny tlak, podtlak, hladina a prevádzkové hodiny sú nepretržite monitorované a jasne zobrazené. Odchýlky sa zistia včas – nie až vtedy, keď je ohrozená bezpečnosť alebo proces. Monitorovanie nie je dodatočne nainštalované, ale je súčasťou systému.

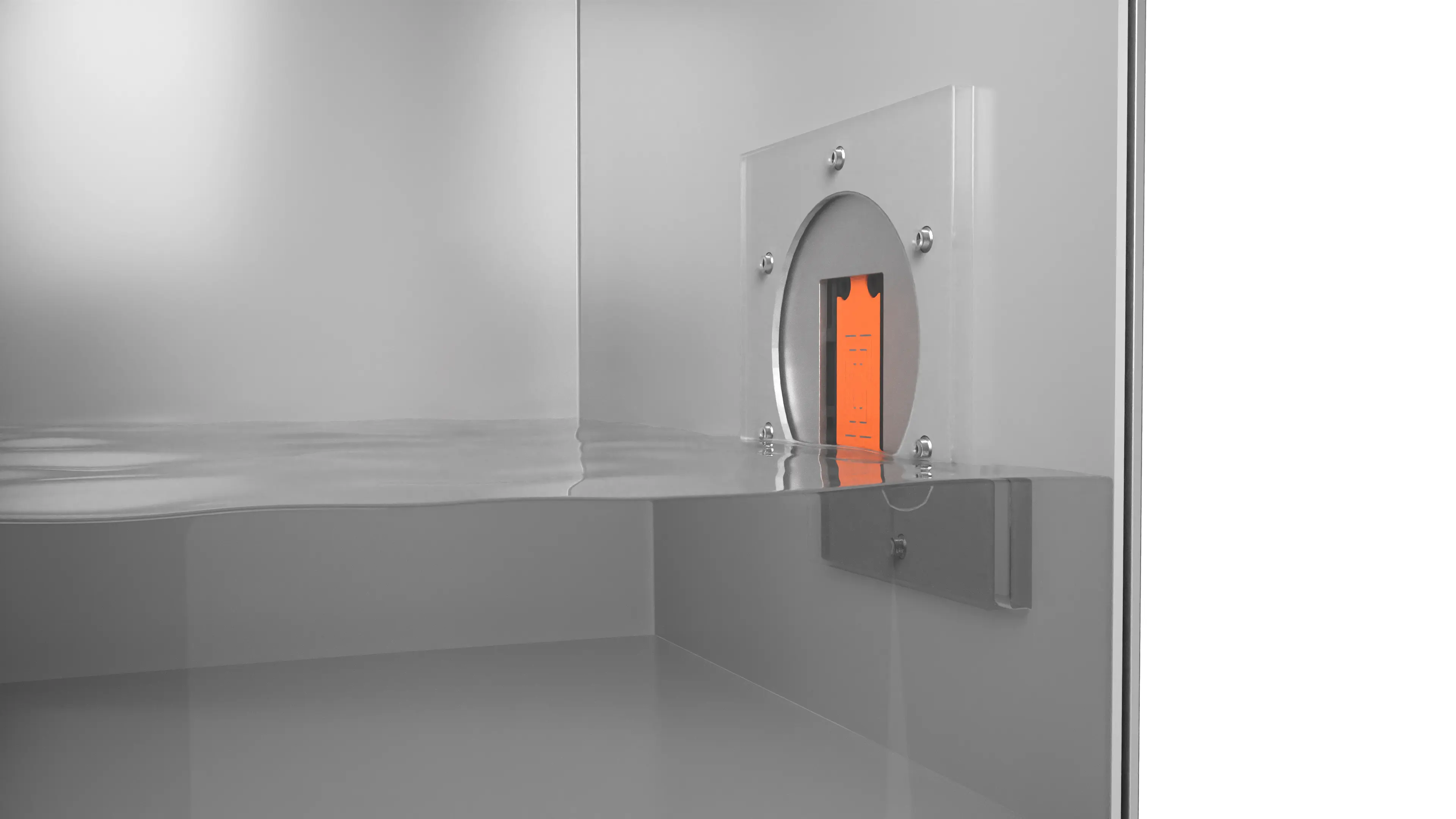

Merateľná bezpečnosť.
Integrovaný snímač hladiny monitoruje množstvo kvapaliny v oddeľovacej nádrži. Ak je hladina príliš nízka, systém automaticky zabráni spusteniu. Tým sa zabráni odsávaniu reaktívnych prachov bez dostatočného viazania kvapalinou. Bezpečnosť nevzniká vďaka ostražitosti, ale vďaka jasným podmienkam.

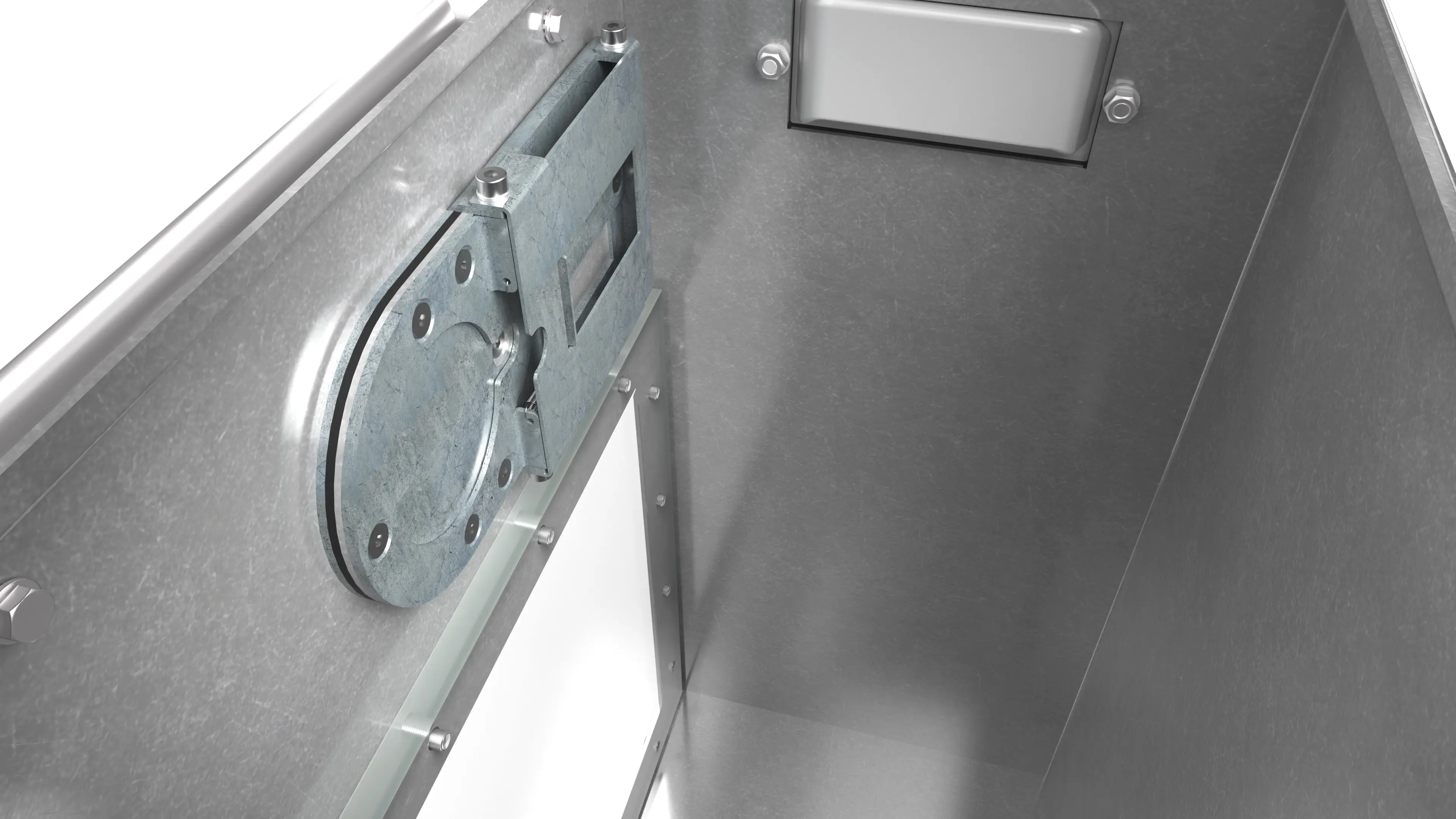

Ochrana, skôr než sa niečo stane.
Zariadenie NA7 je možné prevádzkovať iba s nasadenou nádržou na kvapalinu. Mechanická bezpečnostná klapka spoľahlivo zabraňuje nesprávnej obsluhe a neprípustným prevádzkovým stavom. Žiadna softvérová logika, žiadne obchádzanie, žiadna sivá zóna. Jednoduché opatrenie – s veľkým účinkom v každodennom živote.

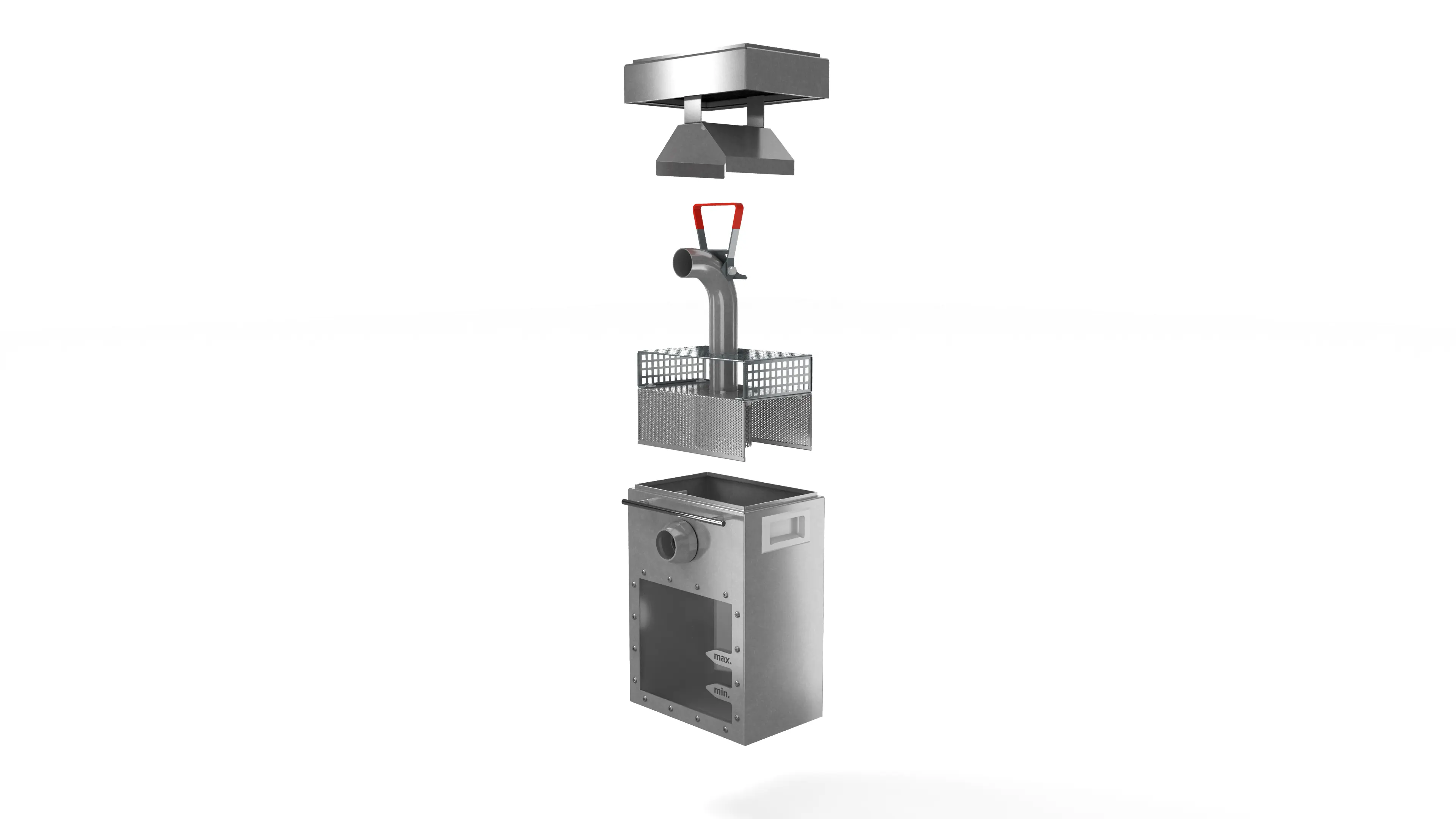

Určené pre priemyselné použitie.
Nádoba z nehrdzavejúcej ocele V2A je odolná voči korózii, robustná a navrhnutá pre pravidelný kontakt s reaktívnymi látkami. Všetky dôležité komponenty sú ľahko prístupné, jednoducho sa čistia a sú navrhnuté tak, aby vydržali opakované čistenie. Vďaka tomu je model NA7 nielen bezpečný, ale aj trvalo pripravený na prevádzku.
Údržba, ktorá ponúka viac.
Priemyselný vysávač musí fungovať – kedykoľvek. S viac ako 20 servisnými technikmi po celom Nemecku sme tam, kde nás potrebujete. Osobne. Rýchlo. Priamo na mieste.
Naši odborníci sú vysoko kvalifikovaní a poznajú váš stroj do najmenších detailov. Náhradné a opotrebovateľné diely, ako aj všetky potrebné nástroje majú zvyčajne priamo vo vozidle. Takto je možné mnoho problémov vyriešiť okamžite – bez čakania.
Servis RUWAC udržuje vašu výrobu v chode, chráni hodnotu vašej investície a predlžuje životnosť vašich zariadení. A vďaka plánovateľným nákladom na údržbu máte vždy plnú kontrolu.
Chráni to, na čom záleží. Bez kompromisov.
To, čo charakterizuje spoločnosť RUWAC, je to, že preberáme zodpovednosť. Za ľudí, procesy, životné prostredie – a za ten moment, keď na tom záleží. Naše zariadenia sú navrhnuté tak, aby poskytovali maximálnu bezpečnosť. A my tiež. Od ochrany proti výbuchu cez zdravie a udržateľnosť až po rýchly servis priamo na mieste: v spoločnosti RUWAC znamená bezpečnosť, že sa môžete spoľahnúť na všetko. A na všetkých.
Bezpečnosť produktu
Naše priemyselné vysávače spĺňajú najvyššie bezpečnostné štandardy – voliteľne s ATEX schválením, robustnou konštrukciou a premyslenými ochrannými mechanizmami. Pre trvalo bezpečnú prevádzku - aj v extrémnych podmienkach.
Bezpečnosť práce
Ergonomický dizajn, jednoduchá manipulácia a jasne rozpoznateľné ovládacie prvky znižujú riziká pri každodennej práci - a zaisťujú väčšiu bezpečnosť priamo na mieste použitia.
Ochrana zdravia
Filtrujeme skôr, ako nastane nebezpečenstvo: Naše zariadenia minimalizujú znečistenie jemným prachom, znižujú emisie hluku a aktívne prispievajú k zdravotnej starostlivosti na pracovisku.
Ochrana životného prostredia
Udržateľnosť je neoddeliteľnou súčasťou nášho vývojového procesu. Naše zariadenia sú energeticky účinné, majú odolný dizajn a sú vyrobené z recyklovateľných materiálov.
Rýchla pomoc na mieste
Bezpečnosť vďaka blízkosti: Naše predajné a servisné tímy sú rozmiestnené po celom Nemecku – so skúsenosťami, technickým know-how a tým, čo je často najdôležitejšie: dostupnosť. Naši servisní technici nosia množstvo náhradných dielov priamo vo vozidle – pre okamžitú pomoc bez čakania.
Istota investície
Ruwac zostáva. S vysoko kvalitnými komponentmi, modulárnou technológiou a spoľahlivou podporou si môžete zabezpečiť svoju investíciu – dnes aj na dlhé desaťročia. To vytvára skutočnú prevádzkovú bezpečnosť – podporovanú výrobou v Nemecku, ktorá stanovuje štandardy v oblasti udržateľnosti, efektívnosti a bezpečnosti práce.
Podrobnejší pohľad.
Často kladené otázky
Systém NA7 je určený na reaktívne, horľavé a vodivé prachy – najmä kovové prášky, ako je hliník, titán alebo horčík, ako aj podobné materiály z aditívnej výroby. Vďaka mokrej separácii sa tieto častice okamžite viažu do kvapaliny a sú bezpečne kontrolované.
Reaktívne kovové prachy môžu byť v suchom stave výbušné alebo sa môžu pri kontakte so vzduchom vznietiť. Mokrý odlučovač zachytáva častice priamo pri vstupe do systému a tým zabraňuje vytváraniu horľavej atmosféry. Systém NA7 znižuje riziko nie teoreticky, ale fyzikálne.
Model NA7 disponuje viacerými bezpečnostnými úrovňami: mechanická bezpečnostná klapka zabraňuje prevádzke bez nasadenej nádrže na kvapalinu. V prípade modelu NA7 A navyše snímač hladiny monitoruje množstvo kvapaliny a zablokuje spustenie, ak nie je dosiahnutá minimálna hladina.
Pri práci s vodivým kovovým prachom je nevyhnutné zabrániť elektrostatickým výbojom. Model NA7 disponuje mechanicky kontrolovaným vyrovnávaním potenciálov a definovanými možnosťami pripojenia externých komponentov. Týmto spôsobom sa náboje kontrolovane odvádzajú a zabraňuje sa vzniku zdrojov vznietenia.
Áno. Model NA7 bol vyvinutý špeciálne na čistenie výrobného priestoru a následnú úpravu v aditívnej výrobe. Vedenie prúdu vzduchu, bezpečnostná logika a mokrý odlučovač sú prispôsobené typickým zvyškám vznikajúcim pri technológii SLM a podobných postupoch.
Model NA7 je na požiadanie k dispozícii vo vyhotovení ATEX. V kombinácii s mokrým odlučovačom, vyrovnávaním potenciálov a vodivým príslušenstvom spĺňa požiadavky na bezpečné použitie v prostrediach s nebezpečenstvom výbuchu.
Nádrž, čerpadlo a príslušné komponenty sú ľahko prístupné a navrhnuté tak, aby sa dali pravidelne čistiť. Kvapalinu možno jednoducho vypustiť alebo odčerpať. Voliteľný podvozok uľahčuje prepravu a manipuláciu pri prevádzke.
NA7 Sstriedavý prúd
NA7 Astriedavý prúd
Kryt
oceľový plech
Výkon motora
1,1 kW
napätie
230 V
Frekvencia
50 Hz
trieda ochrany
IP 65
Podtlak
-165 mbar
Podtlak (krátkodobý)
-235 mbar
Prietok vzduchu (meraný s hadicou dlhou 3 m)
130 m³/h
Hladina akustického tlaku (podľa normy DIN EN ISO 3744)
60 dB(A)
Filter zvyškového prachu, trieda prachu M
3 x 0,1 m²
Patrónový filter triedy prachu H
3 x 0,1 m²
demister rohož
-
Výška
761 mm
Šírka
482 mm
Dĺžka
714 mm
Kapacita nádrže na kvapalinu
7 l
Materiál nádrže na kvapalinu
nehrdzavejúca oceľ
Spotreba vody
0,26 l/h
Zberná nádoba na materiál
-
Kapacita zbernej nádoby
-
Pripojenie na odsávanie
30 mm
Kryt
oceľový plech
Výkon motora
2,6 / 2,89 kW
napätie
230 / 240 V
Frekvencia
50 / 60 Hz
trieda ochrany
IP 5x
Podtlak
-160 mbar
Podtlak (krátkodobý)
-210 mbar
Prietok vzduchu (meraný s hadicou dlhou 3 m)
220 m³/h
Hladina akustického tlaku (podľa normy DIN EN ISO 3744)
68 dB(A)
Filter zvyškového prachu, trieda prachu M
3 × 0,1 (m²)
Filter zvyškového prachu, trieda prachu M
3 × 0,1 (m²)
demister rohož
-
Výška
761 mm
Šírka
482 mm
Dĺžka
819 mm
Kapacita nádrže na kvapalinu
7 l
Materiál nádrže na kvapalinu
nehrdzavejúca oceľ
Spotreba vody
0,60 l/h
Zberná nádoba na materiál
-
Kapacita zbernej nádoby
-
Pripojenie na odsávanie
30 mm
